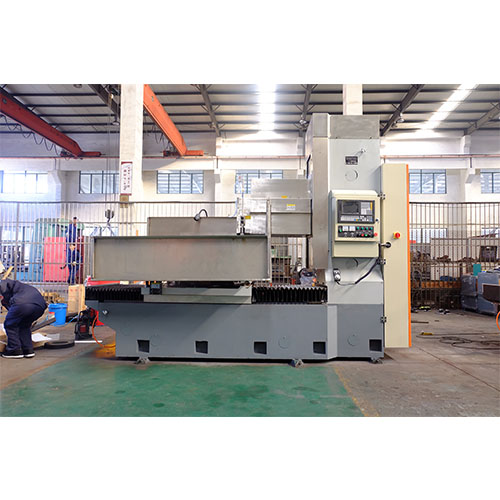

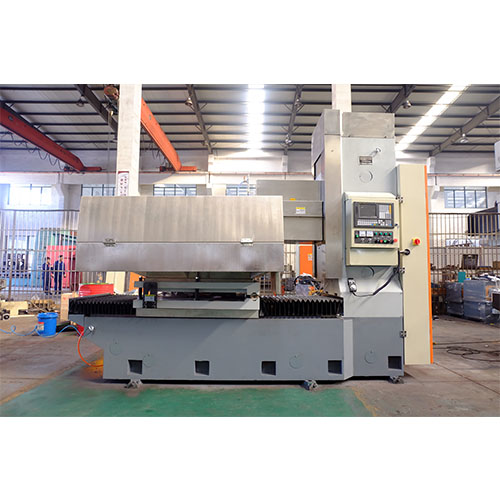

SKM73200臥軸式圓臺平面磨床是我公司吸收國內外高精磨床結構與制造技術開發出的新型臥軸圓臺平面磨床。
工作圓臺直徑ф2050mm，采用工作臺在床身上變頻旋轉，拖板沿水平往復移動，磨頭沿拖板垂直移動進給的布局型式。
磨頭主軸軸承采用精密滾動軸承，剛性好、精度高。
床身、立柱上布局直線導軌副和滾珠傳動單元，采用準確定位伺服電機驅動。
整(zheng)體(ti)結(jie)構穩重緊湊、精度高、性能可靠(kao)、制造工(gong)藝好，操作方便(bian)。
18072822299
適用·范圍(wei)
● 采用砂輪周(zhou)邊磨削，工(gong)件(jian)上下兩平面(mian)均可(ke)獲(huo)得(de)高(gao)精度(du)(du)平行度(du)(du)、尺寸精度(du)(du)和工(gong)件(jian)表面(mian)粗糙度(du)(du)。
● 適合(he)圓臺平面(mian)(mian)磨(mo)削(xue)，本(ben)機主(zhu)要(yao)磨(mo)削(xue)直徑φ2050范圍(wei)內的(de)圓形端面(mian)(mian)、平面(mian)(mian)加工件（根據需要(yao)可定制)。
● 適用磨削(xue)環形零件(jian)(jian)，適用于鋸片廠(chang)、軸承(cheng)廠(chang)、汽配(pei)廠(chang)、陶瓷密封件(jian)(jian)廠(chang)、摩擦(ca)片廠(chang)、活(huo)塞廠(chang)、發(fa)動機廠(chang)、工具廠(chang)和(he)一般機械廠(chang)的產品(pin)車間(jian)和(he)工具車間(jian)，磨削(xue)加工精密零件(jian)(jian)。
產品·特(te)點
磨頭結構
磨(mo)頭(tou)采(cai)用(yong)靜壓(ya)結(jie)構(gou)，克服了(le)軸(zhou)承啟(qi)動(dong)和停止時(shi)出(chu)現的(de)干(gan)摩擦造成的(de)軸(zhou)與軸(zhou)承磨(mo)損現象，提高(gao)了(le)主軸(zhou)的(de)使用(yong)壽(shou)命及(ji)精度(du)保持性(xing)；當主軸(zhou)啟(qi)動(dong)后，依靠(kao)淺(qian)腔階梯效應形(xing)成較(jiao)大(da)(da)的(de)動(dong)壓(ya)承載力，大(da)(da)大(da)(da)地提高(gao)了(le)主軸(zhou)剛(gang)度(du)；高(gao)壓(ya)油膜(mo)的(de)均化作用(yong)和良(liang)好和抗振性(xing)保證了(le)主軸(zhou)具(ju)有很高(gao)的(de)旋轉(zhuan)精度(du)和運(yun)轉(zhuan)平穩(wen)性(xing)。（11）KW電機驅動(dong)，最高(gao)轉(zhuan)速1450rpm。設(she)備采(cai)用(yong)高(gao)速（CBN）砂輪(lun)加工(gong)兩(liang)端面(mian)，提高(gao)端面(mian)光(guang)潔度(du)。（砂輪(lun)可(ke)根據用(yong)戶需求定制）
機床重要零部件
機床重(zhong)要(yao)零部(bu)件(jian)，均采用(yong)品牌廠家產(chan)品，質量可靠(kao)，易于維護。如導軌用(yong)德(de)國力士樂品牌，臺(tai)灣絲(si)桿(gan)，進口(kou)電器，海利普(pu)變頻器等(deng)等(deng)。
鑄件材料
鑄件(jian)采用375HT材(cai)(cai)料(liao)，材(cai)(cai)質好，強(qiang)度(du)高(gao)，床身立柱均采用二次回火處理，消(xiao)除(chu)內(nei)應力，延(yan)長機床壽(shou)(shou)命，以確(que)保(bao)高(gao)精度(du)，高(gao)剛(gang)性，延(yan)長機床壽(shou)(shou)命。
床身立柱
床身立(li)柱均用進口加(jia)工(gong)(gong)(gong)中(zhong)心和進口龍(long)門加(jia)工(gong)(gong)(gong)中(zhong)心加(jia)工(gong)(gong)(gong)，高(gao)精的加(jia)工(gong)(gong)(gong)設備(bei)和加(jia)工(gong)(gong)(gong)工(gong)(gong)(gong)藝保(bao)證了精度。
電氣采用獨立電柜
電(dian)(dian)氣采用(yong)獨立(li)電(dian)(dian)柜，獨立(li)操縱臺，自主研發的(de)數控系統控制，可(ke)實現自動(dong)控制，自動(dong)完成(cheng)循環磨削，自動(dong)檢測對刀，自動(dong)分辨(bian)、自動(dong)補償，操作簡單方(fang)便(bian)。
裝置結構
橫向進給及垂直(zhi)進給裝置(zhi)，由伺服電機（≥10N.m）、減速機構、滾珠絲杠、直(zhi)線導軌。其(qi)中垂直(zhi)軸有制動或(huo)自鎖裝置(zhi)，并(bing)配有光柵(zha)尺絕對坐標定位。
設置潤滑點
磨床各(ge)導軌處均設置(zhi)潤滑點(dian)，由電動(dong)潤滑泵進行潤滑。為工作臺配備獨立(li)供油(you)箱，進、回(hui)管路通過拖鏈合(he)理布局。
芯線圈設計

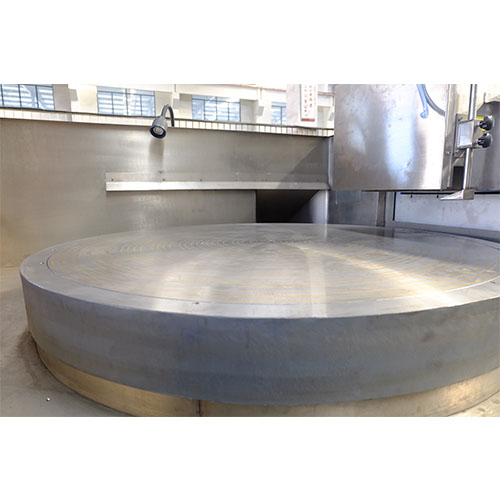

電磁吸(xi)盤采用(yong)(yong)銅芯線圈(quan)設計，表面花(hua)盤采用(yong)(yong)同(tong)心圓并割(ge)花(hua)設計，客(ke)戶也可定制花(hua)盤。表面磁力(li)均勻(yun)，并配備了自動充退磁裝(zhuang)置，具(ju)有磁力(li)可調、失磁保護等功能(neng)。
不變形，精度高
加工(gong)產品(pin)不變(bian)形，精度高(gao)，工(gong)件厚度差距保持在 0.01mm以內，具體(ti)詳見產品(pin)參數(shu)表。
技(ji)術(shu)·規(gui)格
| 主要技術規格 | 低速 | 高速 | 高精 | 高速高精 |
| Main TechnicaL Specifications | SKM73200 | SKM73200 | SKM73200 | SKM73200 |
| 工作臺直徑（mm） | Φ2050 | Φ2050 | Φ2050 | Φ2050 |
| Diameter Of Work Table（mm） | ||||
| 磨削工件最大尺寸 | Φ2050*100 | Φ2050*100 | Φ2050*100 | Φ2050*100 |
| Maximum Size Of Grinding Workpiece（mm） | ||||
| 工作臺轉速（rpm） | 0~100 | 0~100 | 0~100 | 0~100 |
| Revoving Speed Of Work Table （rpm） | ||||
| 工作臺最大承重（kg） | 1200 | 1200 | 1200 | 1200 |
| Maximum Load-bearing Of Work Table（kg） | ||||
| 托板往復速度X軸(m/s) | 0~3 | 0~3 | 0~3 | 0~3 |
| Reciprocating Speed Of The Dragging Plate X Axis (m/s) | ||||
| 托板往復行程（mm） | 1100 | 1100 | 1100 | 1100 |
| Reciprocating Speed Of Dragging Plate （mm） | ||||
| 砂輪主軸轉速(rpm) | 1450 | 2900 | 1450 | 2900 |
| Speed Of Main Spindle Of Grinding Wheel (rpm) | ||||
| 主軸定心錐面跳動（mm） | 0.003 | 0.003 | 0.002 | 0.002 |
| Runout Of Centering Conical Surface Of Main spindle（mm） | ||||
| 砂輪尺寸（mm） | Φ500x50xΦ203 | Φ500x50xΦ203 | Φ500x50xΦ203 | Φ500x50xΦ203 |
| Dimensions Of Grinding Wheel（mm） | ||||
| 垂直快速升降(mm/min) | 150 | 150 | 150 | 150 |
| Vertical Rapid Going Up And Down(mm/min) | ||||
| 垂直進給最小進給量（mm） | 0.001 | 0.001 | 0.001 | 0.001 |
| Minimum Amount OF Feed Of Vertical Feed （mm） | ||||
| 加工平面度（mm） | 0.01/1000 | 0.01/1000 | 0.01/1000 | 0.01/1000 |
| ProceSSing PlaneneSS（mm） | ||||
| 工作臺端面跳動（mm） | 0.02 | 0.02 | 0.01 | 0.01 |
| End Face Runout Of Work Table （mm） | ||||
| 工作臺電機功率(kw) | 11 | 11 | 11 | 11 |
| Motor Power Of Work Table (kw) | ||||
| 砂輪主軸電機功率(kw) | 30-4 | 30-2 | 30-4 | 30-2 |
| Motor Power Of Main Spindle Of Grinding Wheel (kw) | ||||
| 垂直升降伺服電機(n.m) | 伺服20N.m | 伺服20N.m | 伺服20N.m | 伺服20N.m |
| Servo Motor For Verticai Going Up And Down(n.m) | ||||
| 工作臺往復伺服電機(n.m) | 伺服20N.m | 伺服20N.m | 伺服20N.m | 伺服20N.m |
| Servo Motor For Fen Reciprocation Of Work Table(n.m) | ||||
| 水泵電機功率 | 400 | 400 | 400 | 400 |
| Motor Power Of Water Pump(w) | ||||
| 機床凈重(kg) | 32000 | 32000 | 32000 | 32000 |
| Net Weight(kg) |
