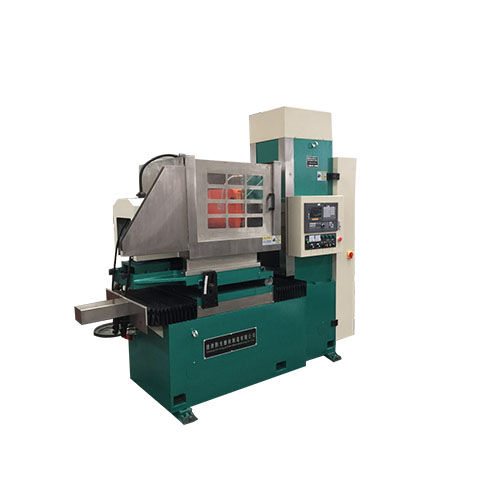

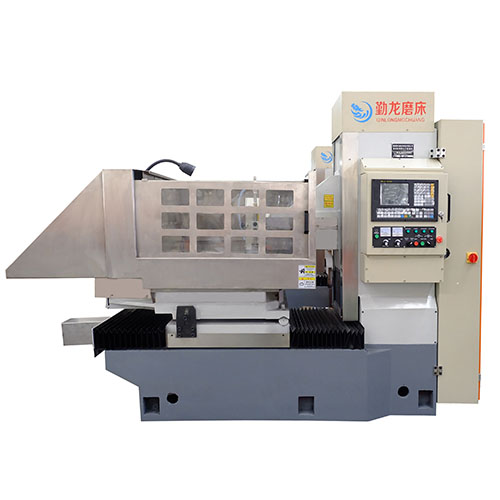

SKM73100臥(wo)軸(zhou)式圓(yuan)(yuan)臺(tai)平(ping)面磨(mo)床(chuang)(chuang)是(shi)我公(gong)司吸收(shou)國(guo)內外高精磨(mo)床(chuang)(chuang)結構(gou)與(yu)制造技(ji)術開發出的新型(xing)臥(wo)軸(zhou)圓(yuan)(yuan)臺(tai)平(ping)面磨(mo)床(chuang)(chuang)。
工作圓臺(tai)直徑ф1050mm，采用工作臺(tai)在床(chuang)身(shen)上變頻旋轉，拖板沿水(shui)平往復移動(dong)，磨頭沿拖板垂直移動(dong)進給的布局型式。
磨頭主(zhu)軸(zhou)軸(zhou)承采用精(jing)密(mi)滾動軸(zhou)承，剛性好、精(jing)度高。
床(chuang)身、立柱上布局(ju)直線導軌(gui)副和(he)滾珠傳動單元，采(cai)用準確定位伺服電機驅動。
整體(ti)結構穩重緊湊(cou)、精度(du)高、性能可(ke)靠、制造工(gong)藝(yi)好，操作方便。
18072822299
適用·范圍
● 采用砂(sha)輪(lun)周邊磨削，工(gong)件上下兩平(ping)面均可獲得高精度平(ping)行(xing)度、尺寸精度和工(gong)件表面粗(cu)糙度。
● 適(shi)合圓(yuan)臺平面(mian)磨削，本機主要(yao)磨削直(zhi)徑φ1050范(fan)圍(wei)內的圓(yuan)形端面(mian)、平面(mian)加工件（根(gen)據需要(yao)可定制)。
● 適用磨(mo)削(xue)環形零件(jian)，適用于鋸(ju)片廠(chang)(chang)、軸承廠(chang)(chang)、汽(qi)配廠(chang)(chang)、陶瓷密(mi)封(feng)件(jian)廠(chang)(chang)、摩(mo)擦片廠(chang)(chang)、活塞廠(chang)(chang)、發動機(ji)廠(chang)(chang)、工具廠(chang)(chang)和(he)一般機(ji)械廠(chang)(chang)的產品車(che)(che)間和(he)工具車(che)(che)間，磨(mo)削(xue)加工精密(mi)零件(jian)。
產品·特點
磨頭結構
磨(mo)頭采(cai)用(yong)(yong)(yong)靜壓結(jie)構(gou)，克服了(le)(le)軸(zhou)(zhou)承(cheng)(cheng)啟(qi)動和停止時出現(xian)的(de)干摩擦(ca)造成的(de)軸(zhou)(zhou)與軸(zhou)(zhou)承(cheng)(cheng)磨(mo)損現(xian)象，提(ti)(ti)高了(le)(le)主(zhu)軸(zhou)(zhou)的(de)使用(yong)(yong)(yong)壽命及精(jing)度(du)保持性(xing)；當(dang)主(zhu)軸(zhou)(zhou)啟(qi)動后，依靠淺(qian)腔階梯效應形成較大(da)的(de)動壓承(cheng)(cheng)載力，大(da)大(da)地提(ti)(ti)高了(le)(le)主(zhu)軸(zhou)(zhou)剛度(du)；高壓油膜的(de)均(jun)化(hua)作用(yong)(yong)(yong)和良好(hao)和抗振性(xing)保證了(le)(le)主(zhu)軸(zhou)(zhou)具有(you)很(hen)高的(de)旋(xuan)轉精(jing)度(du)和運(yun)轉平穩(wen)性(xing)。（11）KW電機(ji)驅動，最高轉速1450rpm。設備采(cai)用(yong)(yong)(yong)高速（CBN）砂(sha)輪(lun)加工兩端(duan)面，提(ti)(ti)高端(duan)面光潔度(du)。（砂(sha)輪(lun)可根據用(yong)(yong)(yong)戶需求(qiu)定(ding)制）
機床重要零部件
均采用(yong)品牌廠家產品，質(zhi)量可靠，易于維護(hu)。如導軌用(yong)德國力士樂品牌，臺灣(wan)絲桿(gan)，進(jin)口電器，海(hai)利普變頻器等等。
鑄件材料
鑄件采用(yong)375HT材料(liao)，材質好，強(qiang)度高(gao)，床(chuang)身(shen)立柱均采用(yong)二次回火處理，消除(chu)內應力，延長機床(chuang)壽(shou)命，以確保高(gao)精度，高(gao)剛(gang)性，延長機床(chuang)壽(shou)命。
床身立柱
床(chuang)身立柱(zhu)均用(yong)進口加(jia)工(gong)中心和(he)進口龍門加(jia)工(gong)中心加(jia)工(gong)，高精(jing)的加(jia)工(gong)設備和(he)加(jia)工(gong)工(gong)藝(yi)保證了精(jing)度(du)。
電氣采用獨立電柜
電氣采(cai)用獨立(li)(li)電柜(ju)，獨立(li)(li)操縱臺，自主(zhu)研發的數控系統控制(zhi)，可實現自動控制(zhi)，自動完成(cheng)循環(huan)磨削，自動檢(jian)測(ce)對刀，自動分辨、自動補償(chang)，操作簡單方便。
裝置結構
橫向進(jin)給及垂(chui)直(zhi)進(jin)給裝置(zhi)，由伺(si)服電機（≥10N.m）、減速機構、滾珠(zhu)絲杠、直(zhi)線導軌。其(qi)中垂(chui)直(zhi)軸有制動或自鎖裝置(zhi)，并配有光(guang)柵尺絕對坐標定位。
設置潤滑點
磨床(chuang)各導軌處均設置潤滑點，由(you)電(dian)動潤滑泵進(jin)行潤滑。為工作臺配備獨立供油箱，進(jin)、回管路通過拖鏈合(he)理布局。
芯線圈設計
電磁(ci)(ci)吸盤采用(yong)銅芯線圈設計(ji)，表面(mian)花盤采用(yong)同心圓(yuan)并(bing)割(ge)花設計(ji)，客戶也可定制(zhi)花盤。表面(mian)磁(ci)(ci)力均(jun)勻，并(bing)配備了(le)自動充退磁(ci)(ci)裝置(zhi)，具有磁(ci)(ci)力可調、失磁(ci)(ci)保護等功能。
不變形，精度高
加工產(chan)品(pin)不變形，精(jing)度高，工件厚(hou)度差(cha)距保(bao)持在 0.01mm以內，具體詳見產(chan)品(pin)參數表。
技(ji)術(shu)·規格
| 主要技術規格 | 低速 | 高速 | 高精 | 高速高精 |
| Main TechnicaL Specifications | SKM73100 | SSKM73100 | SKMG73100 | SSKMG73100 |
| 工作臺直徑（mm） | Φ1050 | Φ1050 | Φ1050 | Φ1050 |
| Diameter Of Work Table（mm） | ||||
| 磨削工件最大尺寸 | Φ1050*100 | Φ1050*100 | Φ1050*100 | Φ1050*100 |
| Maximum Size Of Grinding Workpiece（mm） | ||||
| 工作臺(tai)轉速（rpm） | 0～150 | 0～150 | 0～150 | 0～150 |
| Revoving Speed Of Work Table （rpm） | ||||
| 工作臺(tai)最大承重（kg） | 450 | 450 | 450 | 450 |
| Maximum Load-bearing Of Work Table（kg） | ||||
| 托(tuo)板往(wang)復速(su)度X軸(m/s) | 0-3 | 0-3 | 0-3 | 0-3 |
| Reciprocating Speed Of The Dragging Plate X Axis (m/s) | ||||
| 托板往(wang)復行程（mm） | 550 | 550 | 550 | 550 |
| Reciprocating Speed Of Dragging Plate （mm） | ||||
| 砂輪(lun)主軸轉(zhuan)速(su)(rpm) | 1450 | 2900 | 1450 | 2900 |
| Speed Of Main Spindle Of Grinding Wheel (rpm) | ||||
| 主軸定心錐面跳動（mm） | 0.003 | 0.003 | 0.003 | 0.003 |
| Runout Of Centering Conical Surface Of Main spindle（mm） | ||||
| 砂(sha)輪(lun)尺寸（mm） | Φ450x50xΦ203 | Φ450x50xΦ203 | Φ450x50xΦ203 | Φ450x50xΦ203 |
| Dimensions Of Grinding Wheel（mm） | ||||
| 垂直快速升降(mm/min) | 200 | 200 | 200 | 200 |
| Vertical Rapid Going Up And Down(mm/min) | ||||
| 垂(chui)直進給最小(xiao)進給量（mm） | 0.002 | 0.002 | 0.002 | 0.002 |
| Minimum Amount OF Feed Of Vertical Feed （mm） | ||||
| 加工平面度（mm） | 0.005/1000 | 0.005/1000 | 0.003/1000 | 0.003/1000 |
| ProceSSing PlaneneSS（mm） | ||||
| 工作臺(tai)端面跳動（mm） | 0.01 | 0.01 | 0.005 | 0.005 |
| End Face Runout Of Work Table （mm） | ||||
| 工(gong)作臺電機功率(lv)(kw) | 5.5 | 5.5 | 5.5 | 5.5 |
| Motor Power Of Work Table (kw) | ||||
| 砂輪主(zhu)軸(zhou)電機(ji)功率(kw) | 15-4 | 15-2 | 15-4 | 15-2 |
| Motor Power Of Main Spindle Of Grinding Wheel (kw) | ||||
| 垂直升降伺服電機(n.m) | 伺服15N.m | 伺服15N.m | 伺服15N.m | 伺服15N.m |
| Servo Motor For Verticai Going Up And Down(n.m) | ||||
| 工(gong)作臺(tai)往復伺服(fu)電機(n.m) | 伺服15N.m | 伺服15N.m | 伺服15N.m | 伺服15N.m |
| Servo Motor For Fen Reciprocation Of Work Table(n.m) | ||||
| 水泵電機(ji)功率 | 250 | 250 | 250 | 250 |
| Motor Power Of Water Pump(w) | ||||
| 機床凈重(zhong)(kg) | 9500 | 9500 | 9500 | 9500 |
| Net Weight(kg) |
